實驗項目：

☆觀察鐵磁材料的磁滯回線，包括初始磁滯回線；

☆測繪樣品的基本磁化曲線，作 u-H 關系曲線；

☆計算樣品的 HC、Br、Bm 和（Hm ²Bm）等參數；

☆測繪樣品的磁滯回線，估算其磁滯損耗；

☆改變不同的磁性材料，比較磁滯回線形狀的變化；

☆相同的磁場強度下，改變正弦信號的頻率，探究動態磁滯回線的面積的變化趨勢。

主要技術參數：

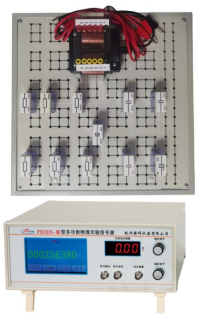

☆產品主要由：功率信號源、實驗裝置、實驗電路和實驗平臺等組成；

☆實驗裝置，模塊化、可組合式設計；線圈匝數靈活多變；磁芯材料可更換；采用開放式電路板設計；

☆線圈組件：2 組，透明外殼；六抽頭，可靈活 調整接入電路中的線圈匝數；線圈匝數可選范圍不少于 0、100、180、260、340、400 匝；

☆變壓器：比例關系可進行多種組合，組合關系 不少于 1：4、1：3、1：2、4：1、3：1 等；

☆磁芯：U 型對稱式，碳鋼、硅鋼 2 種材料各一對，與匹配線圈可組合、分離；平均磁路長度 l=230mm，最小截面積 A=326 mm2；

☆開放式實驗電路板：R1： 1 Ω、2 Ω、3Ω, 自 由串、并聯； R2：10kΩ、20kΩ、30kΩ；電容可 選：1 μF、4.7 μF、10 μF、22 μF、47 μF、100 μF；

☆功率信號源：

1）頻率可調范圍：1HZ～100000.000Hz，分辨率：0.001Hz；涵蓋受迫振動與共振實驗要求頻段140HZ～300HZ，頻率調節細度0.001HZ；

   2）九位液晶數字顯示，背光清晰明亮，頻率采用數據編碼器調節；

   3）輸出幅度0～25Vp-p連續可調；

   4）電壓表：0～20V；三位半數顯19.99V，分辨率0.01V；

   5）信號發生器，配有國家標準輸出端口，Q9座及52插座等；

☆配套夾具一個，開口大小可調，可調范圍不小 于 0~10mm，帶鎖緊功能；

☆實驗平臺：一塊。
