實驗項目：

☆了解超聲換能器的工作原理和功能；

☆學習共振干涉法、相位比較法以及時差法測定聲速的原理和技術；

☆熟悉測量?jī)x和示波器的調節使用；

☆測定聲波在空氣中的傳播速度；

☆測定聲波在水中的傳播速度；

☆測定聲波在固體中的傳播速度。

主要技術參數：

☆實驗方法：

1)介質：空氣、固體、液體；

2)測試方法：共振干涉法（駐波法）、相位比較法 （行波法）、時差法；

3)相對誤差：≤2%；

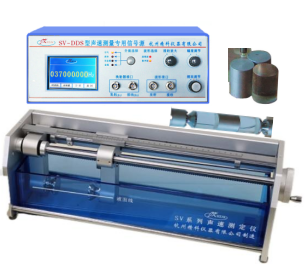

☆實驗系統組成：超聲實驗裝置、聲速測定信號源、液槽、水平夾持固體實驗組件；

☆超聲實驗裝置：

1) 環境適應性：工作溫度 10～35℃：相對濕度25~ 75％；

2) 配對壓電陶瓷換能器：諧振頻率：37±2kHz； 可承受的連續電功率不小于 10W；

3）兩換能器之間測試距離：50～250mm。

4）距離測試裝置：機械游標卡尺，分度值0.02mm。

5)儀器核心部件絲桿采用全不銹鋼材質，雙桿定位絲桿傳動系統設計，調節更平穩，不易生銹；固定方式采用 3 點定位，軸向性好，采用矩形齒（間距≤2mm，導程≤4mm）調節減少空程差，在快速移動的同時保證測量精度，實驗結果誤差??；

6)超聲實驗裝置可實現3種或以上自由組合擴展（水槽與支架分離式），物理思路清晰。

☆聲速測試儀信號源：

1)連續波頻率范圍：32kHz～40kHz，分辨率：1Hz， 5 位數字顯示；

2)脈沖調制信號源：

載波信號頻率范圍：同連續波頻率范圍

脈沖調制波寬度：2個載波周期

脈沖調制波周期：30ms

3)計時范圍：0.1us～10ms，分辨率：1us，5 位 數字顯示

4)顯示：4.3寸電容觸摸屏，分辨率：480×272像素，顯示屏引導實驗進程，提示注意事項、輔助實驗教學；

5)激勵輸出電壓：最大輸出電壓：25Vp-p；最大輸出功率：10W，0-25Vpp連續可調；

6)接收信號放大器：放大倍率：1-40放大倍率連續可調；

7)發射增益和接收增益可實現多種組合；

8)抗電強度：50Hz 正弦波 500V 電壓 1 min 耐壓試驗；

☆液槽：與一切電器、電線、機械裝配等分離，不會在注水時對器件造成損壞，注水、放水、清洗方便省時；

☆水平夾持固體試樣：一套3件：10cm、15cm、20cm 各1件。
